Співпраця з проектування та впровадження
Як інженер з практичним досвідом роботи з каміном, я шукаю можливості для співпраці в амбітних проектах. Моя пропозиція адресована виробникам та дизайнерським офісам, які потребують підтримки у сфері:
- Розробка нових ліній продукції (сталеві, водні та газові картриджі).
- Модернізація існуючих конструкцій з метою підвищення теплової ефективності.
- Підготовка виробничих файлів (DXF, розробка листів, списки матеріалів).
Моє портфоліо на цьому сайті є доказом того, що я можу поєднати архітектурне бачення з суворими вимогами теплотехніки. Я відкритий для контрактної роботи або постійного співробітництва у розвитку сучасних технологій опалення.
технічні навички
- Дизайн САПР: Створення повної 2D/3D-технічної документації (SolidWorks / FreeCAD / AutoCAD / LibreCAD).
- Оптимізація процесу згоряння: Проектування вихлопних систем допалювання, чистого скла та подачі повітря.
- Прототипування та випробування: Досвід створення прототипів та підготовки пристроїв до сертифікації (Ekoprojekt / Bimschv Stufe 2).
- Технологія виробництва: Знання процесів лазерного різання, згинання з ЧПУ та зварювання котла.
«AQUALIFE 75» Дизайн камінної топки з водяною сорочкою
- Мета проекту: Максимальне збільшення теплової ефективності та збільшення тепловіддачі при збереженні низького споживання палива.
- Ефект: Висока енергоефективність відповідно до стандартів EcoDesign, зберігаючи компактні розміри пристрою.
- Обсяг роботи: 3D-модель, розрахунки статичної рамки, документація для виробництва ЧПУ, нагляд за складанням прототипу.
Дизайн: персоналізована вставка з водяною оболонкою (ширина 750 мм)
Основні характеристики та технічні інновації:
- Оптимізований теплообмін: Конструкція камери згоряння призначена для максимальної передачі тепла до нагрівального середовища (води), підтримуючи оптимальну динаміку потоку газу та естетичне бачення вогню.
- Система без сітки з керамічною підкладкою: Використання повного керамічного дна печі забезпечує інтенсивне накопичення тепла. Це означає стабільний, довготривалий і навіть енергетичний розряд навіть після гасіння полум’я.
- Ефективність палива (зберігає до 11%): Завдяки усуненню решітки явище розливання неспалених частинок палива в зольню каструлю було обмежено. Загальне високотемпературне спалювання біомаси дозволяє зменшити споживання деревини на 11% порівняно з традиційними конструкціями.
- Екологія та чистота: Висока температура всередині камери сприяє випалюванню вихлопних газів, що значно зменшує викиди пилу та полегшує утримання скла.
“Silence 60″ Дизайн: Компактна камінна топка (ширина 450 мм) з оптимізованою камерою згоряння.
. Дизайн: Компактна камінна вставка (ширина 450 мм) з оптимізованою камерою згоряння.
- Мета проекту: Максимальне збільшення теплової ефективності та збільшення тепловіддачі при збереженні низького споживання палива.
- Ключові рішення:
- Оптимізація геометрії печі: Зміна форми камери з метою покращення динаміки потоку вихлопних газів.
- Підвищення температури горіння: Використання інноваційних накопичувальних матеріалів, що призводить до спалювання частинок.
- Збільшена конвекція: Переробка теплообмінника для більш ефективної передачі енергії в навколишнє середовище.
- Ефект: Висока енергоефективність відповідно до стандартів EcoDesign, зберігаючи компактні розміри пристрою.
- Мета проекту: Максимальне збільшення теплової ефективності та збільшення тепловіддачі при збереженні низького споживання палива.
- Ефект: Висока енергоефективність відповідно до стандартів EcoDesign, зберігаючи компактні розміри пристрою.
- Обсяг роботи: 3D-модель, розрахунки статичної рамки, документація для виробництва ЧПУ, нагляд за складанням прототипу.
Дизайн: TEPLI 60 - інноваційний високоефективний конвекційний картридж
Дизайн: TEPLI 60 - інноваційний високоефективний конвекційний картридж
Передові інженерні рішення:
- Модульна керамічна підкладка: Інноваційна конструкція камери згоряння, захищена фірмовою модульною системою. Це дозволяє замінювати тільки зношені елементи, що різко знижує витрати на обслуговування та експлуатацію.
- Оптимізована термодинаміка: Геометрія печі була розроблена з урахуванням опору потоку, що забезпечує максимальну передачу тепла, зберігаючи природну динаміку полум'я.
- Беззернисті технології та екологія: Повне спалювання палива на керамічному дні, що в поєднанні з точним дозуванням повітря робить пристрій надзвичайно економним та екологічно чистим.
- Використовували максимізацію поверхні нагрівання: Використовували щільні ребра тіла та унікальний тепловідвід у димоході (конвекційна трубка, що проходить через дим), що значно підвищує ефективність рекуперації тепла від вихлопних газів.
- Запатентовані елементи керування «одноважелем»: Власна система контролю забору первинного та вторинного повітря за допомогою одного кабелю, що забезпечує інтуїтивно зрозумілий та точний контроль процесу горіння.
- Інтегроване керування тягою: Вбудований люк і оптимізований діаметр димоходу гарантують стабільну роботу в різних умовах димоходу.
- Комфорт і дизайн: Покращена система «чистого скла» та регульовані ніжки для точного складання.
Технічне резюме: Завдяки меншому об’єму камери згоряння та передовій автоматизації розподілу повітря, картридж Tepla 60 досягає параметрів високої енергоефективності, зберігаючи ідеальний вогонь.

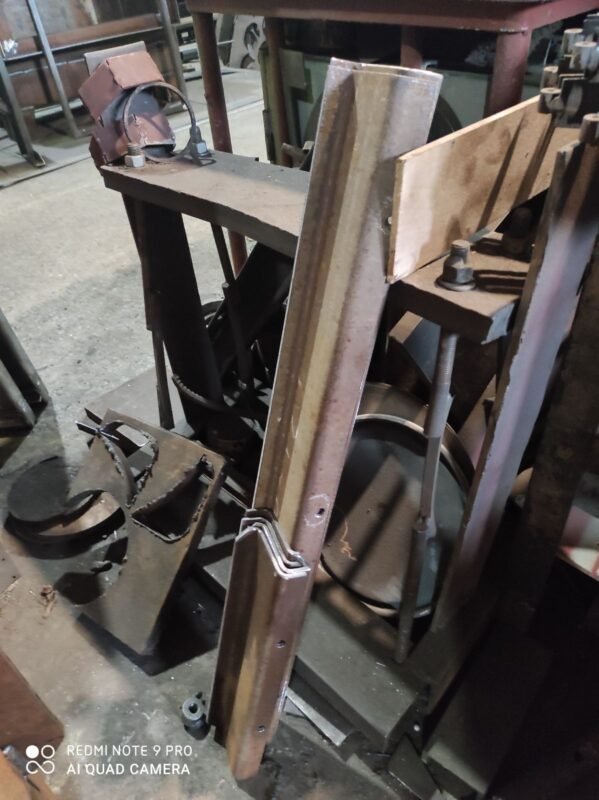

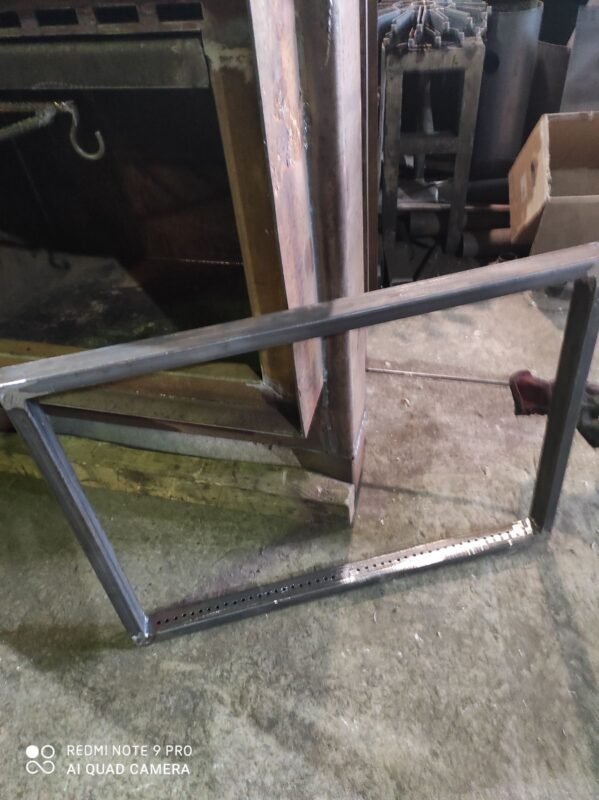

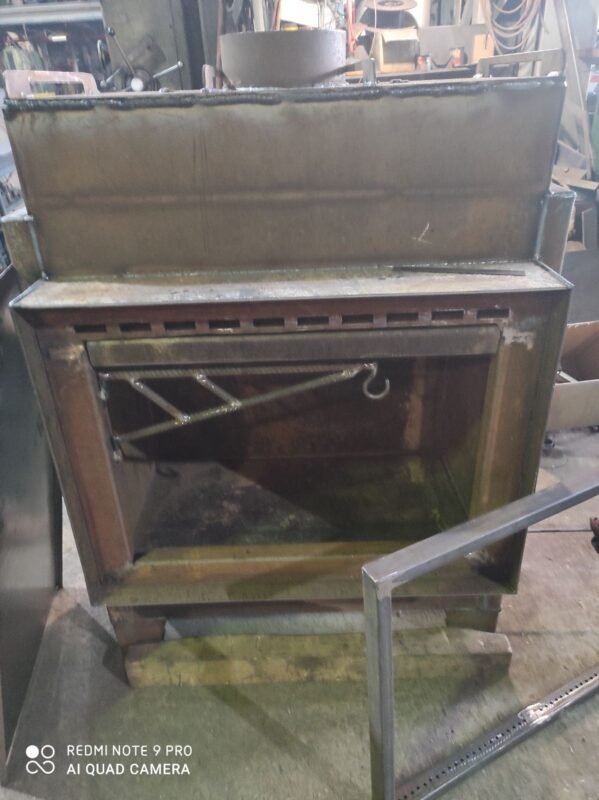

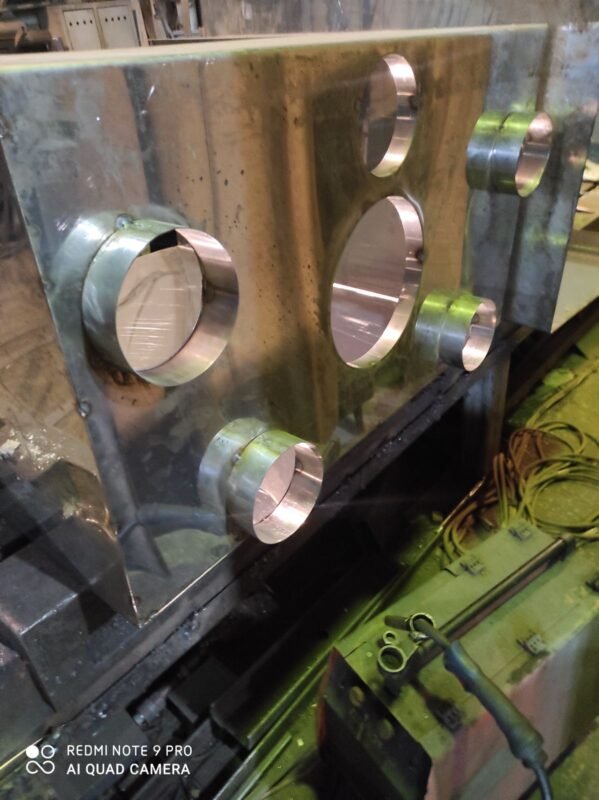

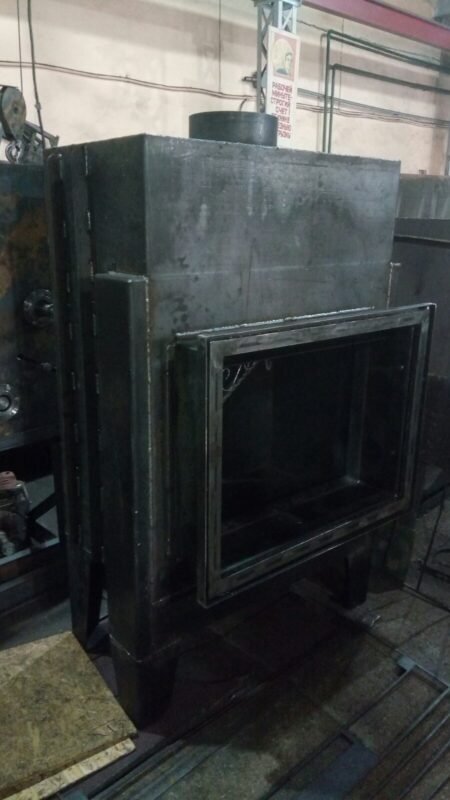

Виконання камінних вставок

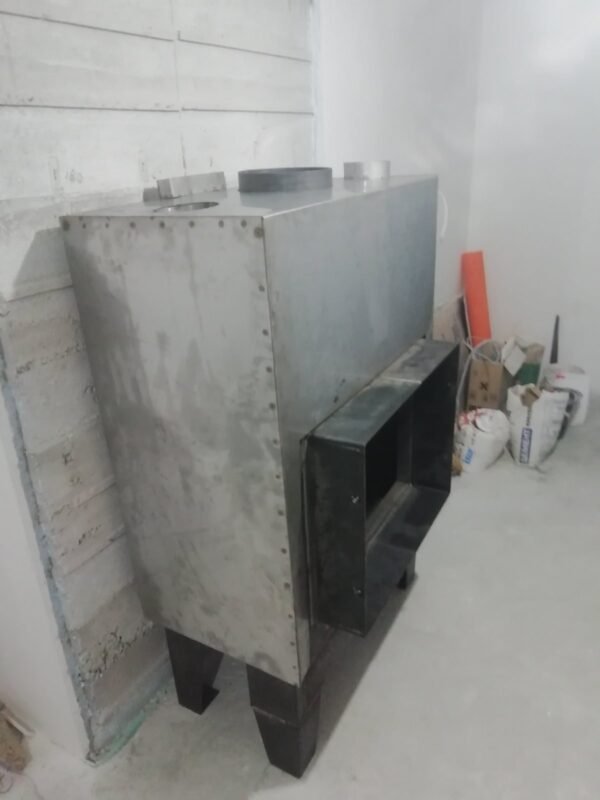

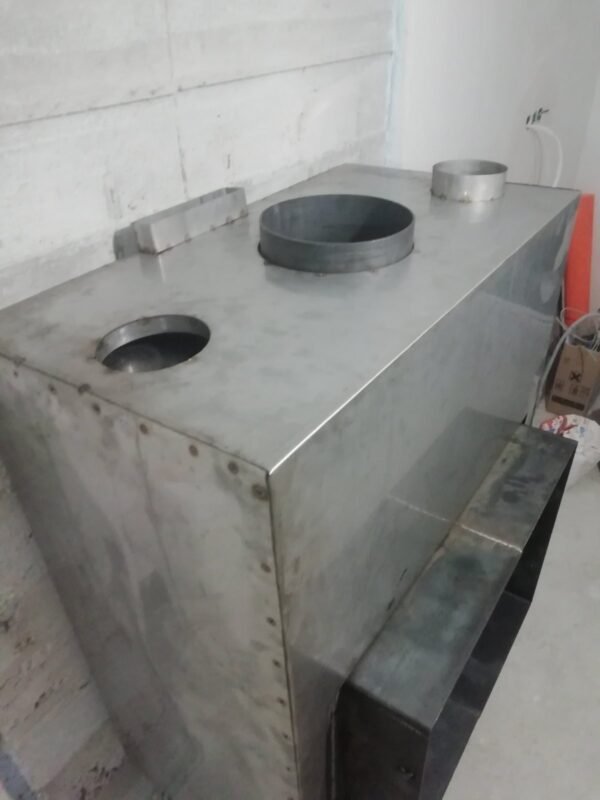

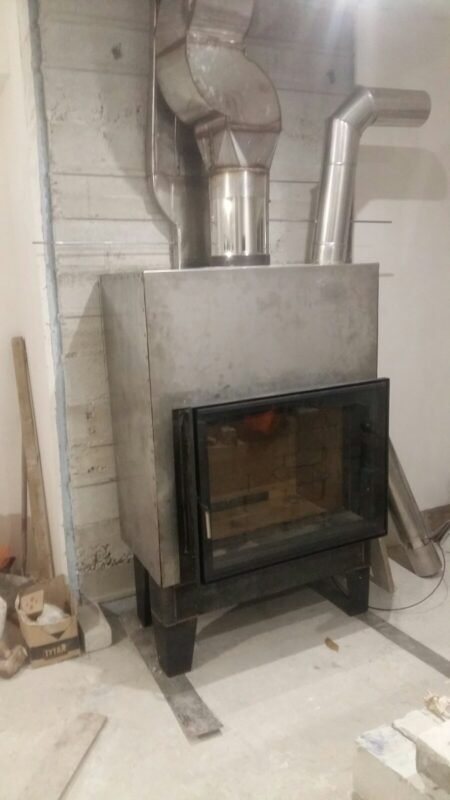

Контроль якості та остаточна збірка прототипів
Останнім етапом виробництва є остаточна збірка, під час якої всі компоненти, від механізму закриття дверей до систем контролю впуску, піддаються суворим випробуванням ефективності. Кожен прототип проходить випробування на герметичність і перевірку роботи механічних систем, що дозволяє виявити будь-які аномалії перед серійною реалізацією моделі. Фактично, саме цей етап дозволяє інженерам вносити новітні коригування оптимізації в дизайн каркаса або нормативні ніжки. В результаті кінцевий продукт, що виходить з виробничої лінії, повністю вдосконалюється з точки зору ергономіки та складання.

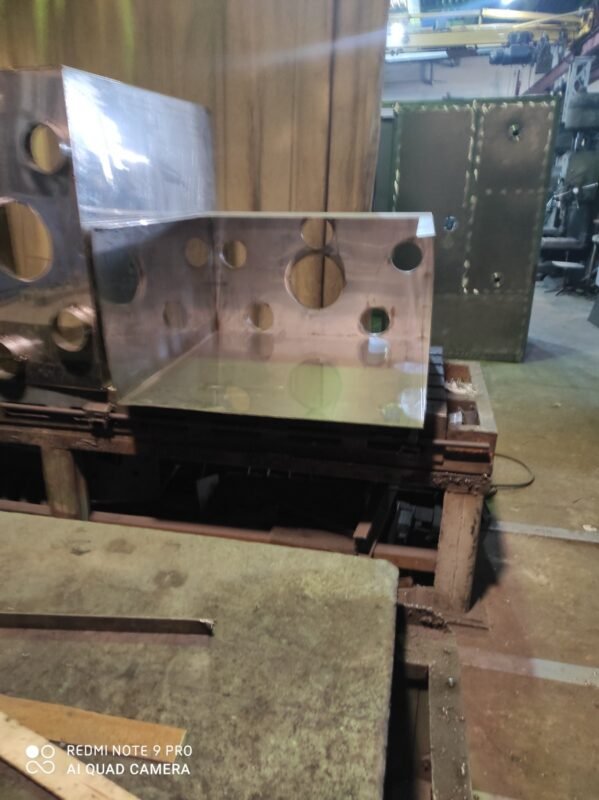

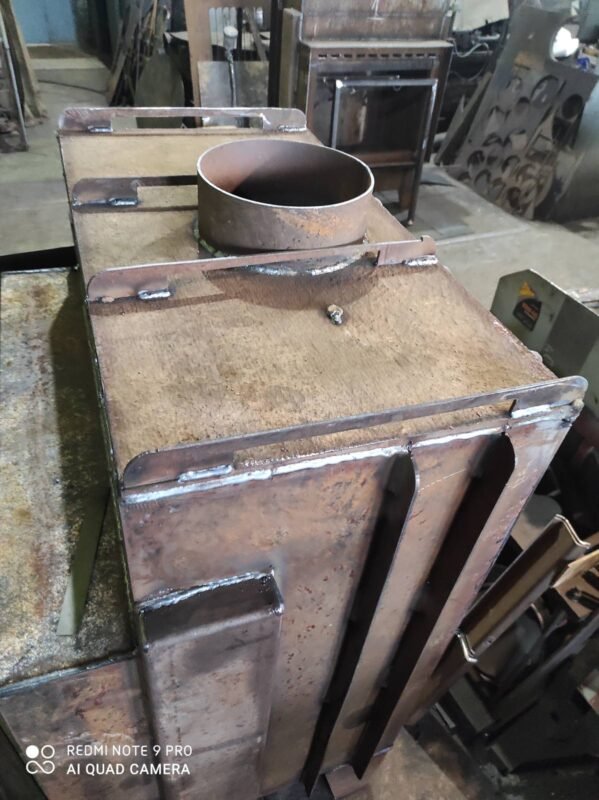

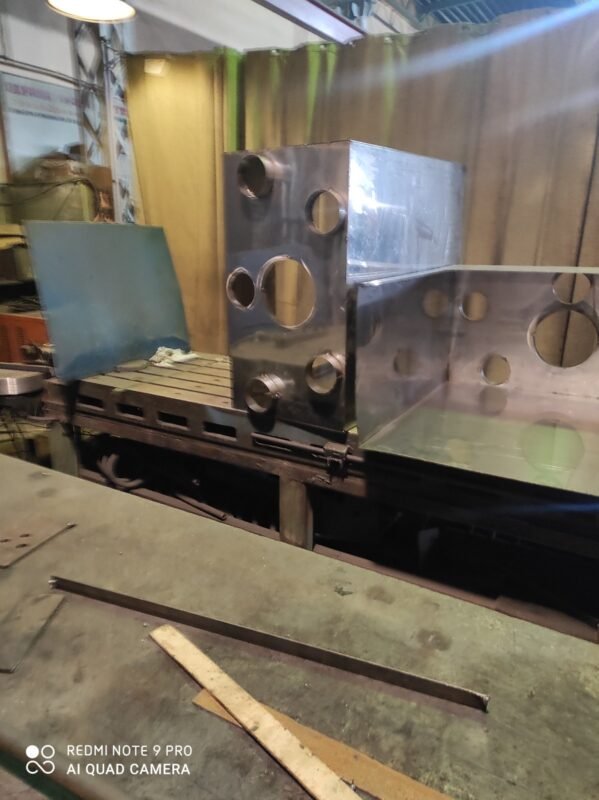

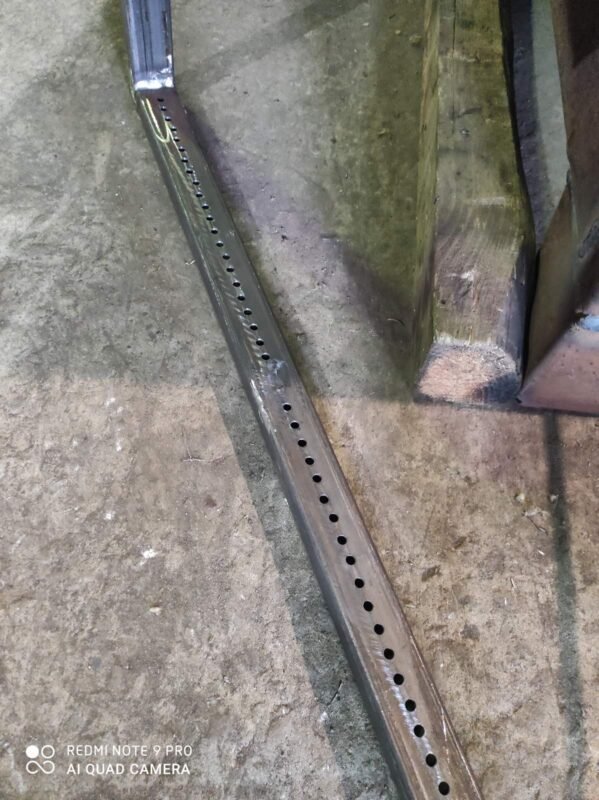

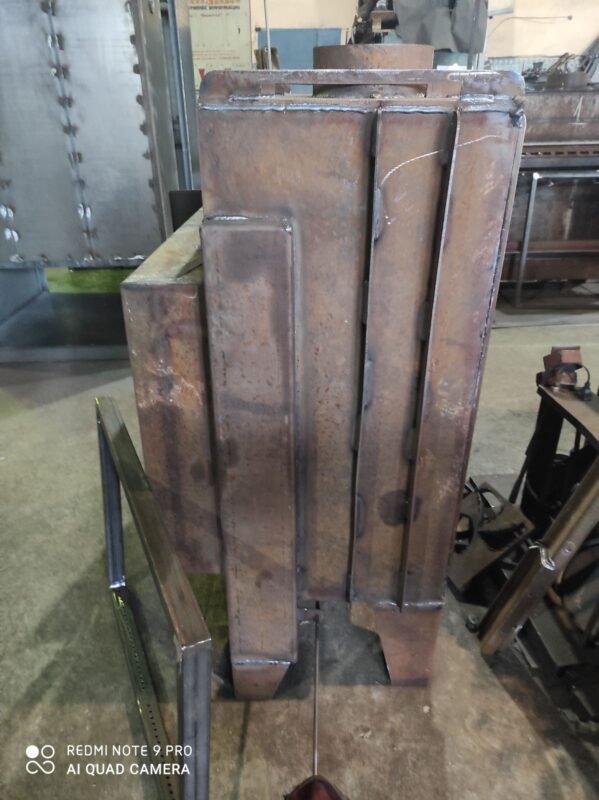

Виготовлення камінних вставок
